DQ41F低溫球閥
價 格
面議
起訂量
1臺
支付方式
線下轉賬
在線支付
所在地區
企業詳情 關注企業商品名稱：

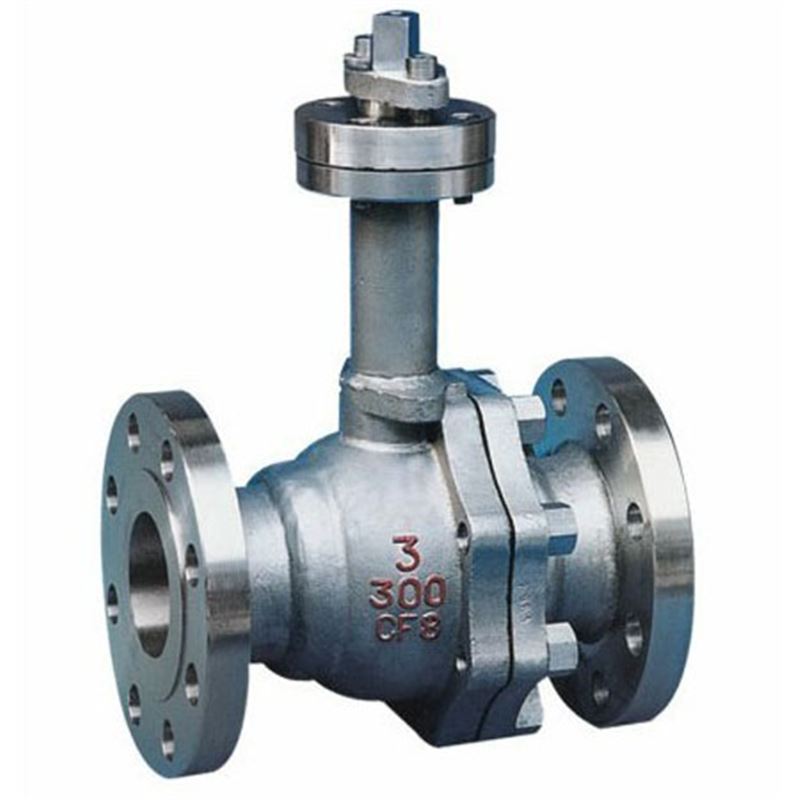

DQ41F低溫球閥
品牌：
產地：
低溫球閥產品簡介：
低溫球閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。本產品主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等低溫介質。
低溫球閥工作原理：
低溫球閥適用于的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同材質，可分別適用于不同的溫度和介質，工作溫度為-196℃。低溫球閥的驅動方式為手動、蝸輪蝸桿傳動、氣動或電動。低溫球閥一般采用法蘭連接，也可采用焊接連接。
低溫球閥產品特點：
1、采用了在閥芯上開設減壓孔的構造。
2、墊片是使用了含有具有穩定密封性的陶瓷填充材料。
3、閥體輕、尺寸小。為了減少閥體的熱損失，特別是為了保證閥門超低溫下的使用，特意設計成重量輕、尺寸小的閥體。
4、長軸閥有低溫流體流經的閥，采用長閥桿形式，可以避開外部熱的作用使壓蓋保持常溫，以防止蓋密封件的性能降低。此長度是通過計算、試驗而得出的長度。
低溫球閥技術規范：
| 設計依據 | GB |
| 設計標準 | GB12237-89 |
| 結構長度 | GB12221-89 |
| 連接法蘭 | GB/T 9113-2000 JB/T79-94 |
| 試驗和檢驗 | JB/T 9092-99 |
低溫球閥型號、材料及主要參數：
| 產品型號 | DQ41F-10C-100 | DQ41F-10P-100P |
| DQ47F-10C-100 | DQ47F-10P-100P | |
| 閥體 | LCB | CF8 |
| 球體 | 304 | 304 |
| 閥桿 | 304 | 304 |
| 密封圈 | PTFE | PTFE |
| 填料 | PTFE+O形圈 | PTFE+O形圈 |
| 適用介質 | 水、油、蒸汽等 | 酸等腐蝕性介質 |
| 適用溫度 | -50-29℃ | -196-29℃ |
| 蝸輪低溫球閥 | DQ后插入“3"表示，示例：DQ341F-16P | |
| 氣動低溫球閥 | DQ后插入“6"表示，示例：DQ647F-16C | |
| 電動低溫球閥 | DQ后插入“9"表示，示例：DQ941F-25P | |
低溫球閥主要連接尺寸參數 1.6Mpa 單位:mm
產品型號 | 公稱通徑 | PN1.6MPa | WT | |||||||
L | D | D1 | D2 | b | Z-Φd | H | W | |||
DQ41F-16P DQ641F-16P DQ941F-16P | 15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 178 | 140 | 3 |
20 | 140 | 105 | 75 | 55 | 14 | 4-Φ14 | 184 | 160 | 4 | |
25 | 150 | 115 | 85 | 65 | 14 | 4-Φ14 | 195 | 180 | 5 | |
32 | 165 | 135 | 100 | 78 | 16 | 4-Φ18 | 280 | 250 | 9 | |
40 | 180 | 145 | 110 | 85 | 16 | 4-Φ18 | 280 | 300 | 11 | |
50 | 203 | 160 | 125 | 100 | 16 | 4-Φ18 | 300 | 350 | 15 | |
65 | 222 | 180 | 145 | 120 | 18 | 4-Φ18 | 330 | 350 | 19 | |
80 | 241 | 195 | 160 | 135 | 20 | 8-Φ18 | 360 | 400 | 27 | |
100 | 305 | 215 | 180 | 155 | 20 | 8-Φ18 | 400 | 500 | 38 | |
125 | 356 | 245 | 210 | 185 | 22 | 8-Φ18 | 430 | 600 | 58 | |
150 | 394 | 280 | 240 | 210 | 24 | 8-Φ23 | 500 | 800 | 81 | |
200 | 457 | 335 | 295 | 265 | 26 | 12-Φ23 | 680 | 800 | 95 | |
250 | 533 | 405 | 355 | 320 | 30 | 12-Φ25 | 790 | 1300 | 140 | |
低溫球閥連接尺寸參數 2.5Mpa 單位:mm
產品型號 | 公稱通徑 | PN2.5MPa | WT | |||||||
L | D | D1 | D2 | b | Z-Φd | H | W | |||
DQ641F-25P | 15 | 140 | 95 | 65 | 45 | 16 | 4-Φ14 | 178 | 140 | 3 |
20 | 152 | 105 | 75 | 55 | 16 | 4-Φ14 | 184 | 160 | 4 | |
25 | 165 | 115 | 85 | 65 | 16 | 4-Φ14 | 195 | 180 | 6 | |
32 | 178 | 135 | 100 | 78 | 18 | 4-Φ18 | 280 | 250 | 10 | |
40 | 190 | 145 | 110 | 85 | 18 | 4-Φ18 | 280 | 300 | 14 | |
50 | 216 | 160 | 125 | 100 | 20 | 4-Φ18 | 300 | 350 | 20 | |
65 | 241 | 180 | 145 | 120 | 22 | 8-Φ18 | 330 | 350 | 25 | |
80 | 283 | 195 | 160 | 135 | 22 | 8-Φ18 | 360 | 400 | 30 | |
100 | 305 | 230 | 190 | 160 | 24 | 8-Φ23 | 400 | 500 | 40 | |
125 | 381 | 270 | 220 | 188 | 28 | 8-Φ25 | 430 | 600 | 65 | |
150 | 403 | 300 | 250 | 218 | 30 | 8-Φ25 | 500 | 800 | 85 | |
200 | 502 | 360 | 310 | 278 | 34 | 12-Φ25 | 680 | 800 | 100 | |
250 | 568 | 425 | 370 | 332 | 36 | 12-Φ30 | 790 | 1300 | 165 | |
